ANSI/BHMA A156.4 define o padrão de desempenho para fechos de portas comerciais, cobrindo testes de ciclo, durabilidade e limites de força. Fechos Grau 1 são construídos para uso comercial pesado, enquanto Grau 2 se encaixa em aberturas de menor tráfego.
Grau 1 vs Grau 2: O que Realmente Muda
A maioria dos gerentes de instalações não se importa com o padrão em si. Eles se importam em passar nas inspeções de portas corta-fogo, evitar reclamações da ADA e não substituir o mesmo fecho a cada dois anos.
A156.4 é a abreviação que inspetores e especificadores usam para confirmar se o hardware de uma porta realmente corresponde às demandas dessa abertura.
| Atributo | Grau 1 | Grau 2 |
| Teste mínimo de ciclo | 000.000 ciclos | 000 ciclos |
| Uso típico | Hospitais, escolas, aeroportos, entradas de varejo | Pequenos escritórios, apartamentos, salas de utilidades |
| Ajuste da válvula | Fechamento, travamento, backcheck, ação retardada | Fechamento e travamento, backcheck limitado |
Se uma porta estiver em uma montagem com classificação de incêndio, um caminho de circulação ADA ou uma entrada de tráfego intenso, especifique Grau 1. Fechos Grau 3 tecnicamente existem, mas raramente pertencem a uma abertura comercial.
Combinando um Fecho de Porta ANSI com a Abertura
Um fecho de porta ANSI não é um único produto, é qualquer fecho construído e testado para atender aos requisitos da A156.4. O tamanho correto da mola e o estilo do braço ainda dependem da porta específica.
- Portas internas de escritórios. Mola tamanho 2-3, braço regular, fechamento lento, força de abertura compatível com ADA.
- Entradas externas. Mola tamanho 4-6, braço paralelo, backcheck para proteger as dobradiças do vento.
- Escadas corta-fogo. Mola tamanho 3-5, braço paralelo, deve fechar e travar positivamente de qualquer posição aberta.
- Caminhos acessíveis ADA. Mola ajustável tamanho 1-3, verificada com um medidor de força, fechamento de pelo menos 5 segundos.
- Lojas e vestíbulos. A ação retardada ajuda carrinhos e cadeiras de rodas a desobstruir a abertura.
O que as Válvulas Realmente Controlam
Cada fecho classificado pela ANSI regula a porta através do mesmo conjunto básico de válvulas.
- Fechamento. Controla a velocidade de fechamento de 90 graus até 12 graus antes da trava. Sentido horário diminui a velocidade.
- Travamento. Governa os 12 graus finais, garantindo que a porta se encaixe contra a lingueta e a vedação.
- Revalidar. Amortece a porta em cerca de 75 graus para que uma abertura brusca não danifique as dobradiças ou o fecho.
- Ação retardada. Mantém a porta aberta brevemente antes que a fase de fechamento comece, quando equipada.
Limites de Força ADA e Ajuste em Campo
Os Padrões ADA de 2010 limitam a força de abertura de portas internas a 5 libras. A maioria dos estados permite até 8,5 libras em portas externas.
O tempo de fechamento de 90 a 12 graus deve durar pelo menos 5 segundos. Portas corta-fogo são isentas do limite de 5 libras, mas ainda precisam fechar e travar positivamente todas as vezes.
Ajustar um fecho em campo segue uma ordem definida:
- Defina primeiro a potência da mola. Reduza a tensão até que a força medida esteja no limite ou abaixo dele, enquanto a porta ainda trava.
- Em seguida, diminua a velocidade da válvula de fechamento. A porta deve levar pelo menos 5 segundos para fechar.
- Ajuste a válvula de travamento por último. Aumente a velocidade apenas o suficiente para garantir o travamento positivo.
- Documente. Registre a força medida e o tempo de fechamento, pois os inspetores solicitarão.
Requisitos de Porta Corta-Fogo Além da A156.4
Fechadores em aberturas corta-fogo carregam requisitos adicionais aos de desempenho padrão A156.4:
- Listagem UL 10C
- Uma função confiável de fechamento automático de qualquer posição aberta
- A capacidade de continuar funcionando nas temperaturas elevadas que um teste de incêndio produz
- Sem braços de retenção mecânicos, a menos que conectados a um detector de fumaça ou relé de alarme
- Uma etiqueta legível correspondente à classificação da porta
Vale a pena notar separadamente: ANSI/BHMA A156 5 cobre cilindros de travamento e dispositivos de entrada, não fechadores. É um padrão completamente diferente, mesmo que a numeração pareça próxima.
Encontrando Documentação do Fabricante
Diferentes marcas de fechadores documentam seu hardware de maneira diferente, e vale a pena saber onde procurar antes de estar na porta com as instruções erradas.
A maioria dos fabricantes envia um manual de fechador de porta ANSI com a unidade, cobrindo dimensionamento de mola, compatibilidade de braço e locais de válvula específicos para aquele modelo. Se você estiver trabalhando com hardware Dormakaba, o manual do fechador de porta Dormakaba e o Catálogo de fechadores de porta DORMA estão ambos disponíveis através de sua rede de distribuidores. As etapas de ajuste do fechador de porta Dormakaba geralmente seguem a mesma ordem de fechamento, travamento e backcheck de qualquer outra unidade Classe 1, apenas com posições de válvula específicas para aquele estilo de corpo.
Instalações mais antigas da DORMA às vezes ainda funcionam com a documentação que veio com a unidade original. Se você conseguir rastrear um PDF do manual do fechador de porta DORMA ou as instruções de ajuste do fechador de porta DORMA para aquele modelo específico, isso economiza muitas suposições no campo. Um manual do fechador de porta Dorma 669G cobre especificamente a faixa de mola e o gabarito de montagem daquele modelo, se você estiver fazendo a manutenção de uma instalação existente em vez de substituí-la completamente.
Especificando Hardware Arquitetônico Certificado
Para projetos que precisam de hardware Classe 1 sem depender de marcas legadas, algumas opções OUBAO cobrem a maioria das aberturas descritas acima:

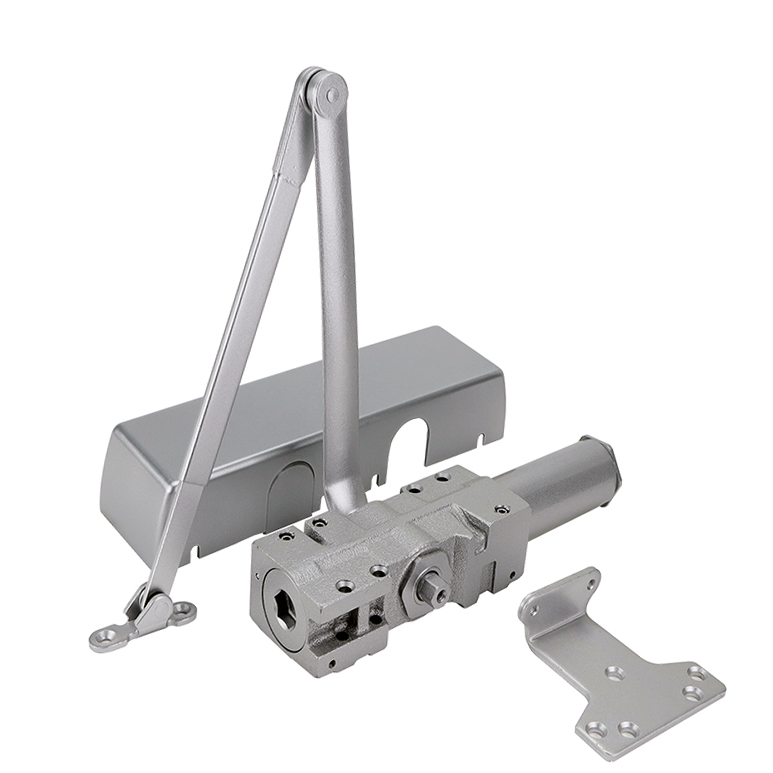

- Fechador de Porta Reforçado de Ferro Fundido OUBAO OB03. Construído com um cilindro de ferro fundido classificado bem acima do limite de 2.000.000 de ciclos, adequado para entradas comerciais de alto tráfego.

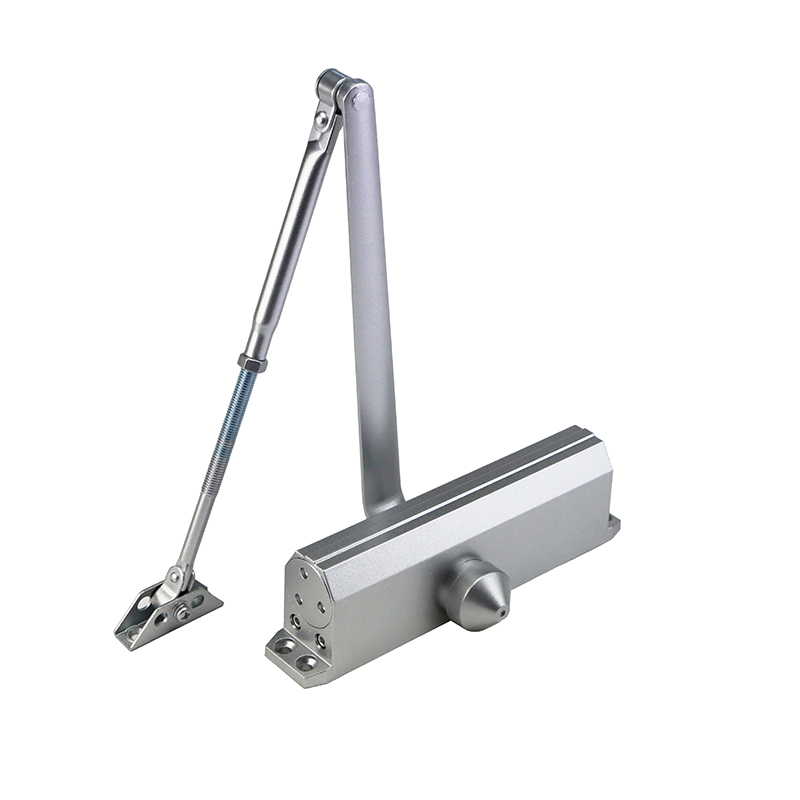

- Fechador de Porta Clássico Série OUBAO 5016. Potência de mola ajustável do tamanho 1 ao 6, que cobre a maioria dos requisitos sem barreiras ADA sem trocar o hardware.

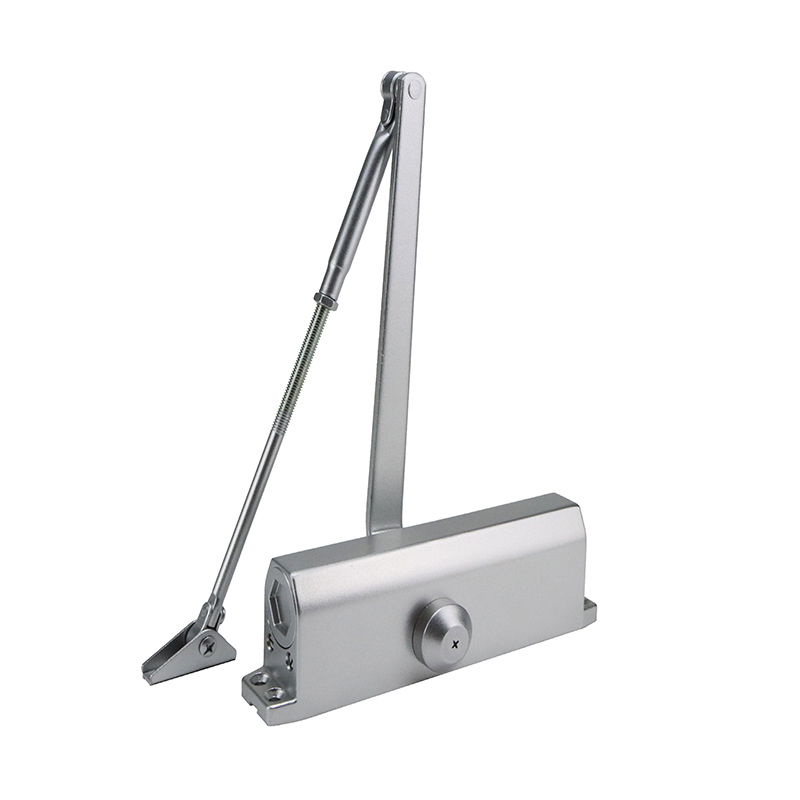

- Fechador de Porta Clássico Série OUBAO 5000. Atende aos padrões ANSI Classe 1 com ação retardada opcional e backcheck embutido para entradas que sofrem forte carga de vento.
Verifique a coleção completa de fechadores de porta OUBAO para a linha certificada completa, ou entre em contato com nossa equipe diretamente para obter ajuda no dimensionamento de uma substituição.
